Objectif général du lab:
Ce lab avancé (non débutant) a pour but de comparer OSPF et BGP dans un contexte réel d’ingénierie réseau, en mettant en évidence :
- Les cas d’usage réels d’OSPF et de BGP
- Leurs différences de philosophie (IGP vs EGP)
- Le comportement des tables de routage
- La redistribution contrôlée entre OSPF et BGP
- Les risques de design (boucles, routes fantômes, suboptimal routing)
Scénario
Une entreprise nationale, NETCORP, possède :
- Un réseau interne complexe (plusieurs zones, convergence rapide requise)
- Une connexion à plusieurs partenaires externes (opérateurs, filiales, cloud)
- Le réseau interne utilise OSPF, tandis que les interconnexions externes utilisent BGP.
L’objectif est d’intégrer proprement ces deux mondes, sans compromettre la stabilité du réseau.

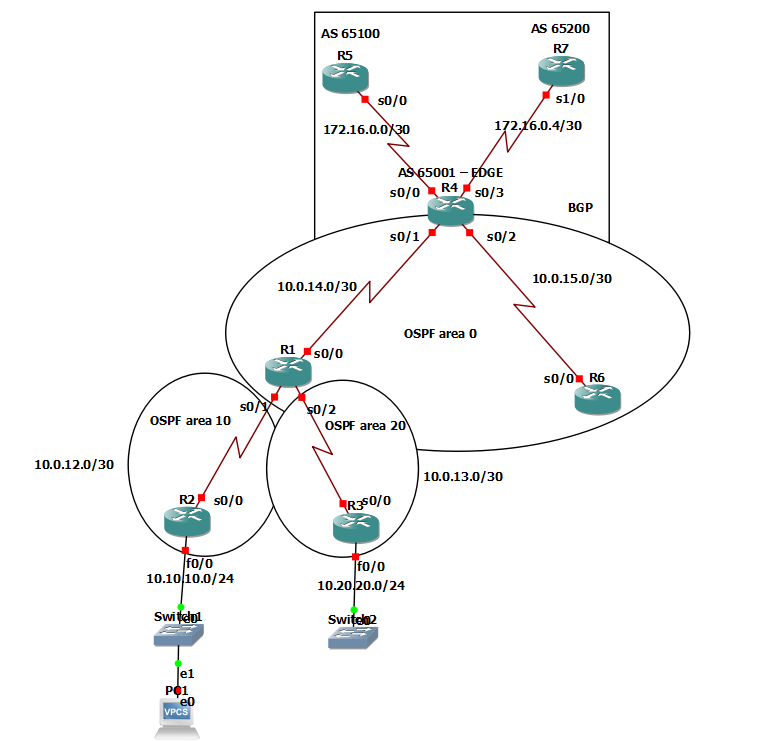

Architecture générale :
|
Équipement |
Rôle |
|
R1 |
ABR OSPF (Area 0 ↔ 10 ↔ 20) |
|
R2 |
Routeur site – Area 10 |
|
R3 |
Routeur site – Area 20 |
|
R4 |
Routeur Edge – OSPF ↔ BGP (seule redistribution) |
|
R5 |
Fournisseur ISP 1 – eBGP |
|
R7 |
Fournisseur ISP 2 – eBGP |
|
R6 |
Routeur de transit interne (Area 0 uniquement) |
|
Zone |
Protocole |
|
Réseau interne |
OSPF multi-area |
|
Bordure réseau |
BGP (eBGP) |
|
Redistribution |
UNIQUEMENT sur R4 |
Plan d'adressage:
Lien Point to Point /30
|
Lien |
Réseau |
|
R1 ↔ R2 |
10.0.12.0/30 |
|
R1 ↔ R3 |
10.0.13.0/30 |
|
R1 ↔ R4 |
10.0.14.0/30 |
|
R4 ↔ R6 |
10.0.15.0/30 |
|
R4 ↔ R5 |
172.16.0.0/30 |
|
R4 ↔ R7 |
172.16.0.4/30 |
LAN
|
Site |
Réseau |
|
LAN Site A (R2) |
10.10.10.0/24 |
|
LAN Site B (R3) |
10.20.20.0/24 |
IMPORTANT
1. Design decisions (très importantes)
OSPF
- Area 0 = backbone uniquement
- Areas 10 et 20 = zones utilisateurs
- R1 = seul ABR
- Aucun ASBR interne
BGP
- R4 = AS 65001
- R5 = AS 65100
- R7 = AS 65200
- eBGP uniquement
- Politiques différentes par fournisseur
2. Redistribution (le cœur du lab)
Lieu unique : R4
Sens contrôlé :
OSPF → BGP
- ✔ routes résumées
- ✔ filtrage strict
BGP → OSPF
- default-route ONLY
- aucune route complète ISP
Protection contre :
- boucles de routage
- explosion de la LSDB
- erreurs classiques de juniors
3. Hypothèses techniques
Encapsulation HDLC par défaut (OK pour le lab)
Clock rate à mettre uniquement côté DCE (je l’indique)
OSPF process 1
Redistribution UNIQUEMENT sur R4
R2 — Site A (OSPF Area 10)
hostname R2
interface Serial0/0
ip address 10.0.12.2 255.255.255.252
no shutdown
interface FastEthernet0/0
ip address 10.10.10.1 255.255.255.0
no shutdown
router ospf 1
router-id 2.2.2.2
network 10.0.12.0 0.0.0.3 area 10
network 10.10.10.0 0.0.0.255 area 10
R3 — Site B (OSPF Area 20)
hostname R3
interface Serial0/0
ip address 10.0.13.2 255.255.255.252
no shutdown
interface FastEthernet0/0
ip address 10.20.20.1 255.255.255.0
no shutdown
router ospf 1
router-id 3.3.3.3
network 10.0.13.0 0.0.0.3 area 20
network 10.20.20.0 0.0.0.255 area 20
R1 — ABR (Area 0 / 10 / 20)
hostname R1
interface Serial0/0
ip address 10.0.14.1 255.255.255.252
no shutdown
interface Serial0/1
ip address 10.0.12.1 255.255.255.252
no shutdown
interface Serial0/2
ip address 10.0.13.1 255.255.255.252
no shutdown
router ospf 1
router-id 1.1.1.1
network 10.0.14.0 0.0.0.3 area 0
network 10.0.12.0 0.0.0.3 area 10
network 10.0.13.0 0.0.0.3 area 20
area 10 range 10.10.10.0 255.255.255.0
area 20 range 10.20.20.0 255.255.255.0
R6 — Transit interne (OSPF Area 0)
hostname R6
interface Serial0/0
ip address 10.0.15.2 255.255.255.252
no shutdown
router ospf 1
router-id 6.6.6.6
network 10.0.15.0 0.0.0.3 area 0
R6 — Transit interne (OSPF Area 0)
hostname R4
interface Serial0/0
ip address 172.16.0.1 255.255.255.252
clock rate 64000
no shutdown
interface Serial0/3
ip address 172.16.0.5 255.255.255.252
clock rate 64000
no shutdown
interface Serial0/1
ip address 10.0.14.2 255.255.255.252
no shutdown
interface Serial0/2
ip address 10.0.15.1 255.255.255.252
no shutdown
OSPF sur R4
router ospf 1
router-id 4.4.4.4
network 10.0.14.0 0.0.0.3 area 0
network 10.0.15.0 0.0.0.3 area 0
BGP sur R4 (AS 65001)
router bgp 65001
bgp log-neighbor-changes
neighbor 172.16.0.2 remote-as 65100
neighbor 172.16.0.6 remote-as 65200
Filtrage OSPF → BGP
ip prefix-list INTERNAL_LANS seq 5 permit 10.10.10.0/24
ip prefix-list INTERNAL_LANS seq 10 permit 10.20.20.0/24
route-map OSPF_TO_BGP permit 10
match ip address prefix-list INTERNAL_LANS
router bgp 65001
redistribute ospf 1 route-map OSPF_TO_BGP
BGP → OSPF (default route ONLY)
ip route 0.0.0.0 0.0.0.0 Null0
router ospf 1
default-information originate
R5 — ISP 1 (AS 65100)
hostname R5
interface Serial0/0
ip address 172.16.0.2 255.255.255.252
no shutdown
interface Loopback0
ip address 203.0.113.1 255.255.255.255
router bgp 65100
neighbor 172.16.0.1 remote-as 65001
network 203.0.113.1 mask 255.255.255.255
R7 — ISP 2 (AS 65200)
hostname R7
interface Serial1/0
ip address 172.16.0.6 255.255.255.252
no shutdown
interface Loopback0
ip address 198.51.100.1 255.255.255.255
router bgp 65200
neighbor 172.16.0.5 remote-as 65001
network 198.51.100.1 mask 255.255.255.255
Vérifications essentielles
show ip ospf neighbor
show ip route ospf
show ip bgp summary
show ip bgp
show ip route
Résultat attendu
- Les LAN internes sortent vers les deux ISP
- Les routeurs internes ne voient qu’une default-route
- Aucune fuite BGP dans l’OSPF
- Redistribution propre, contrôlée, professionnelle
