Lab Réseau Cisco – Routage Inter-VLAN & Sécurité de  base

Objectif général du lab:

Ce lab a pour objectif de concevoir, configurer et sécuriser une infrastructure réseau 100 % Cisco, de niveau intermédiaire, centrée sur :

  • VLAN & segmentation
  • Routage inter-VLAN (Router-on-a-Stick)
  • Routage dynamique OSPF
  • Sécurité réseau de base (switch + routeur)

Scénario

Tu es administrateur réseau dans une PME disposant de plusieurs services :

  • Administration
  • Informatique
  • RH
  • Invités

Chaque service doit être isolé logiquement (VLAN), tout en pouvant communiquer avec les autres via des règles maîtrisées. Le réseau est réparti sur deux bâtiments, reliés par des routeurs Cisco.

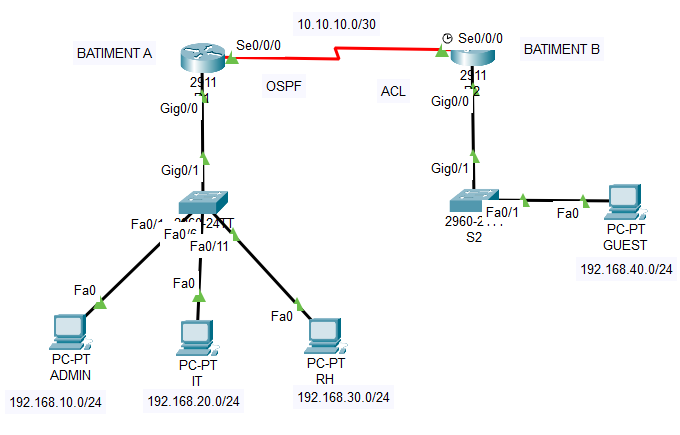

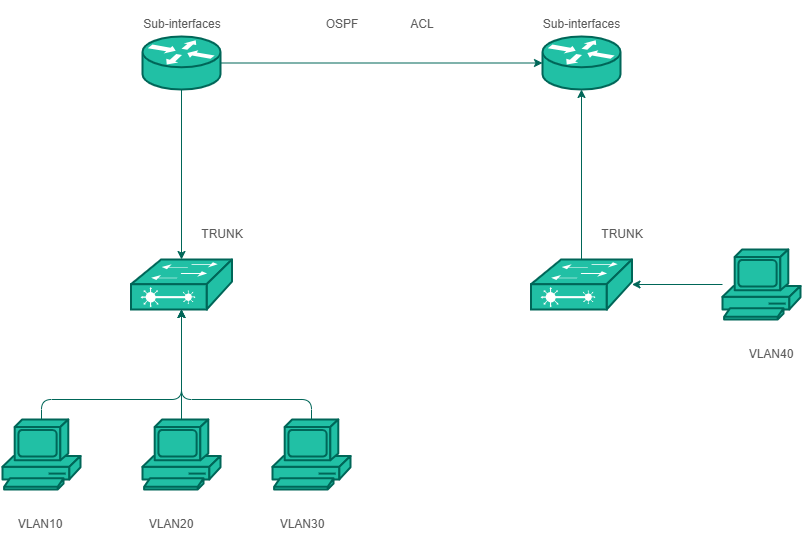

Architecture générale :



Bâtiment A

  • 1 routeur Cisco (R1)

  • 1 switch Cisco L2 (S1)

  • 3 VLAN utilisateurs

 Bâtiment B

  • 1 routeur Cisco (R2)

  • 1 switch Cisco L2 (S2)

  • 1 VLAN utilisateurs

 Lien inter-bâtiments

  • Liaison WAN simulée entre R1 et R2

 Équipements requis

  • 2 routeurs Cisco (ex: 1941 / 2911 / ISR)

  • 2 switches Cisco L2 (ex: 2960)

  • 8 PC (ou PC Packet Tracer)

  • Câbles Ethernet + série (si simulé)

  • Compatible avec Cisco Packet Tracer / GNS3 / EVE-NG.

Plan VLAN & adressage:

VLAN

Nom

Réseau

Passerelle

10

ADMIN

192.168.10.0/24

192.168.10.1

20

IT

192.168.20.0/24

192.168.20.1

30

RH

192.168.30.0/24

192.168.30.1

40

GUEST

192.168.40.0/24

192.168.40.1



WAN R1–R2 : 10.10.10.0/30

ÉTAPE 1 – Configuration des VLAN (S1)

S1> enable

S1# configure terminal

S1(config)# vlan 10

S1(config-vlan)# name ADMIN

S1(config-vlan)# exit

S1(config)# vlan 20

S1(config-vlan)# name IT

S1(config)# vlan 30

S1(config-vlan)# name RH



                        Affectation des ports



S1(config)# interface range f0/1-5

S1(config-if-range)# switchport mode access

S1(config-if-range)# switchport access vlan 10

S1(config)# interface range f0/6-10

S1(config-if-range)# switchport mode access

S1(config-if-range)# switchport access vlan 20

S1(config)# interface range f0/11-15

S1(config-if-range)# switchport mode access

S1(config-if-range)# switchport access vlan 30

ÉTAPE 2 – Configuration Trunk (S1 ↔ R1)

S1(config)# interface g0/1

S1(config-if)# switchport mode trunk

S1(config-if)# switchport trunk allowed vlan 10,20,30

S1(config)# no shutdown

ÉTAPE 3 – Routage Inter-VLAN (R1)

R1> enable

R1# configure terminal

R1(config)# interface g0/0.10

R1(config-subif)# encapsulation dot1Q 10

R1(config-subif)# ip address 192.168.10.1 255.255.255.0

R1(config)# interface g0/0.20

R1(config-subif)# encapsulation dot1Q 20

R1(config-subif)# ip address 192.168.20.1 255.255.255.0

R1(config)# interface g0/0.30

R1(config-subif)# encapsulation dot1Q 30

R1(config-subif)# ip address 192.168.30.1 255.255.255.0

R1(config)# interface g0/0

R1(config-if)# no shutdown

ÉTAPE 4 – Configuration VLAN & Trunk (S2)

S2(config)# vlan 40

S2(config-vlan)# name GUEST

S2(config)# interface g0/1

S2(config-if)# switchport mode trunk

S2(config-if)# switchport trunk allowed vlan 40

S2(config)# no sh

ÉTAPE 5 – Routage Inter-VLAN (R2)

R2(config)# interface g0/0.40

R2(config-subif)# encapsulation dot1Q 40

R2(config-subif)# ip address 192.168.40.1 255.255.255.0

R2(config)# interface g0/0

R2(config-if)# no shutdown

ÉTAPE 6 – Lien WAN R1–R2

R1(config)# interface s0/0/0

R1(config-if)# ip address 10.10.10.1 255.255.255.252

R1(config-if)# no shutdown

R2(config)# interface s0/0/0

R2(config-if)# ip address 10.10.10.2 255.255.255.252

R2(config-if)# no shutdown

ÉTAPE 7 – Routage dynamique OSPF

R1(config)# router ospf 1

R1(config-router)# network 192.168.10.0 0.0.0.255 area 0

R1(config-router)# network 192.168.20.0 0.0.0.255 area 0

R1(config-router)# network 192.168.30.0 0.0.0.255 area 0

R1(config-router)# network 10.10.10.0 0.0.0.3 area 0

ÉTAPE 8 – Sécurité de base

Sécurité switch



S1(config)# interface range f0/16-24

S1(config-if-range)# shutdown

S1(config)# interface range f0/1-15

S1(config-if-range)# spanning-tree portfast

S1(config-if-range)# spanning-tree bpduguard enable



ACL – Bloquer GUEST



R2(config)# access-list 100 deny ip 192.168.40.0 0.0.0.255 192.168.0.0 0.0.255.255

R2(config)# access-list 100 permit ip any any

R2(config)# interface g0/0.40

R2(config-if)# ip access-group 100 in

ÉTAPE 9 – Tests

ping 192.168.10.1

ping 192.168.40.10

show ip route

show ip ospf neighbor
